Hochspannungsschalter für industrielle Anwendungen

Trennen von Hochspannung – präzise und kontrolliert

Unsere speziell entwickelten Schalter ermöglichen das zuverlässige Trennen von Hochspannungsleitungen und dient dem Schalten im lastfreien Zustand.

Durch jahrelange Erfahrung in der Hochspannungsanlagentechnik von Röntgenröhren wurden unsere Hochspannungsschalter bei kompakter Bauweise für den Einsatz in ölisolierten Anlagen optimiert.

Kontrollierte Trennung

Isolation durch Öl

Kompakte Bauweise

Industrielle Anwendung

Modelle für 100 kV und 200 kV

Die HSS-Schalter sind für den Einsatz in ölgekapselten Hochspannungssystemen ausgelegt. Aktuell liegt der Fokus unserer Entwicklung auf Arbeitsplatzschaltern für 100 kV und 200 kV. Weitere Varianten, darunter Erdungsschalter und Dreifachschalter, sind in Planung.

Modell

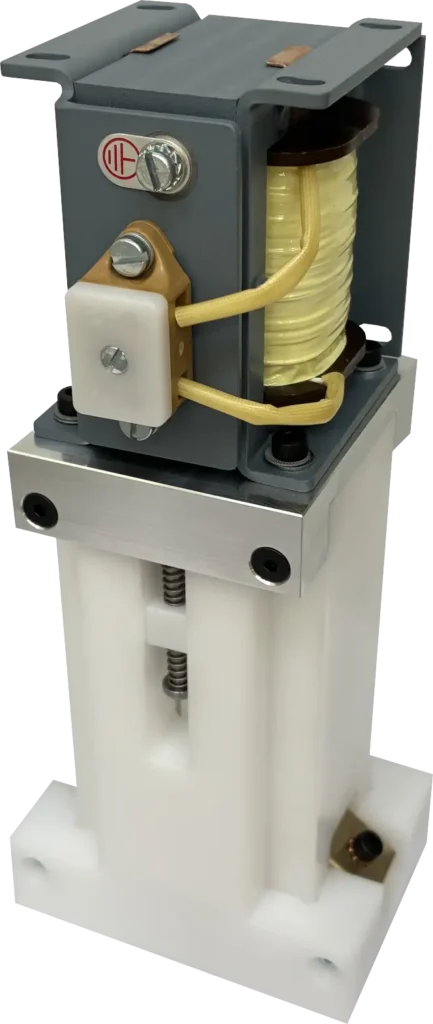

HSS_100

Status: aktuelles Modell, bestellbar

Anwendung: Trennschalter bis 100 kV, Erdungsschalter bis 100 kV

Modell

HSS_200

Status: aktuelles Modell, bestellbar

Anwendung: Trennschalter bis 200 kV, Erdungsschalter bis 200 kV

Modell

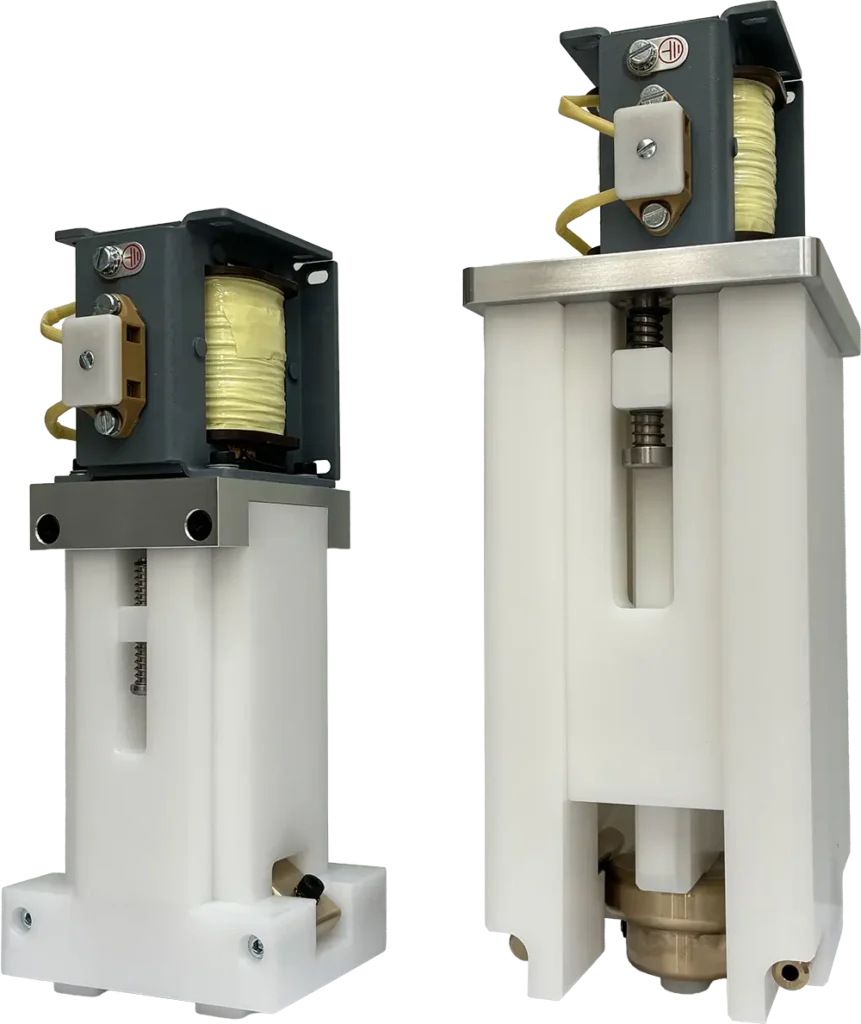

HSS_G

Status: Auslaufmodell

Anwendung: Vorgänger des HSS_100

Modell

HSS_E100

Status: in Entwicklung

Anwendung:
geprüfter Trennschalter bis 100 kV zum zuverlässigen Erden im spannungslosen Zustand mit Kontaktüberwachung

Modell

HSS_E200

Status: in Entwicklung

Anwendung:
geprüfter Trennschalter bis 200 kV zum zuverlässigen Erden im
spannungslosen Zustand mit Kontaktüberwachung

Modell

Dreifachschalter

Status: geplant

Anwendung:
mehrpoliger Trennschalter für die kompaktere Schaltung mehrerer Leitungen

Trennen von Hochspannung unter Öl

Die Isolation mit Öl ermöglicht eine kompakte Bauweise. Kontaktabstände können reduziert und Lichtbögen zuverlässig gelöscht werden. Unsere ausgewählten Materialien sorgen für eine beständige und verschleißarme Schaltlösung.

Dadurch wird der Wartungsaufwand reduziert und Resourcen geschont.

Bauteile aus ausgewählte Materialien

reduzierter Wartungsaufwand und hohe Lebensdauer

Kompakte Bauform durch reduzierte Abstände

Ausgelegt für Hochspannungsprozesse

Durch die hohe Spannungsfestigkeit, geringe Anzugs- und Abfallzeiten, kompakte Bauweise, einfache Montage und Wartungsfreiheit eignen sich die Hochspannungsschalter auch für komplexe Anlagen mit einem großen Spektrum an Prozess- und Prüfanforderungen.

Fragen Sie gerne bei uns nach, ob unsere Hochspannungsschalter für Ihre Anwendung geeignet ist.

Auslegung für Anwendungen bis 100 kV und 200 kV

einfache Integration durch simplen Aufbau

Angepasst an hohe Prozess- und Prüfanforderungen

Technische Daten unserer Hochspannungsschalter

Parameter	HSS_100	HSS_200
Nennspannung	100 kV	200 kV
Einsatzmedium	Isolieröl	Isolieröl
Schaltprinzip	mechanische Trennung	mechanische Trennung
Bauform	kompakt	kompakt
Anwendungsbereich	Prüfanlagen	Hochspannungsanlagen
Verfügbarkeit	verfügbar	auf Anfrage

Einsatz in Hochspannungs- und Prüfanlagen

HSS-Schalter werden überall dort eingesetzt, wo Hochspannungsverbindungen kontrolliert getrennt werden müssen. Der Fokus liegt auf Prüf- und Testumgebungen sowie industriellen Hochspannungssystemen.

Hersteller von Röntgenröhren

Einsatz in Prüf- und Testaufbauten zur Hochspannungsversorgung.

Hochspannungs-Prüfstände

Schalten und Trennen in Labor- und Validierungssystemen.

Forschung & Entwicklung

Integration in experimentelle Hochspannungsanwendungen.

Sicherheits- und Erdungssysteme

Einsatz in Systemen zur sicheren Entladung und Erdung.

Anfrage zu Hochspannungsschaltern

Wenn Sie eine konkrete Anwendung haben oder technische Details benötigen, melden Sie sich gerne. Wir unterstützen bei der Auswahl und Auslegung der passenden Lösung.
